18MHz 5 EL YAGI Stack ;Page 2 |
|
|

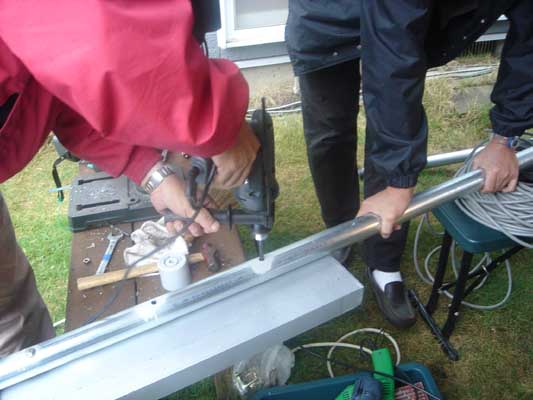

タワー・ブレスにボルト留めする二本の足場パイプの上側の加工の様子。
タワーの取付位置がテーパーのユニットになっていることから、取付位置を
オフセットする必要がありました。 |
|
|

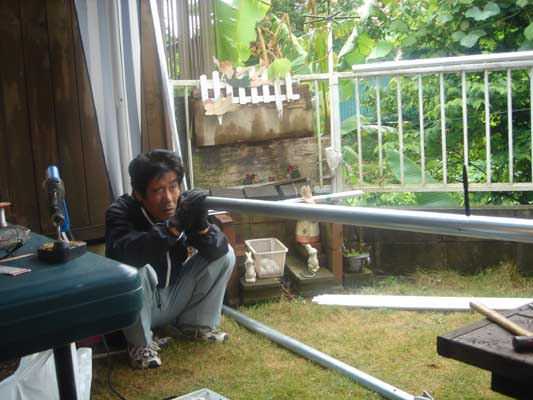

ブーム加工で、穴あけのセンターを確認中。 by JA1TGC |
|
|

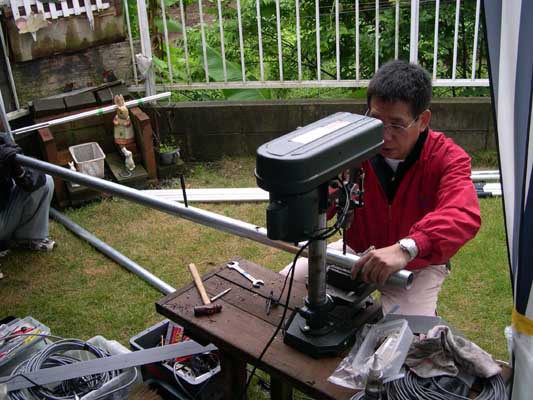

ブーム加工中。by JH1WNL |
|
|

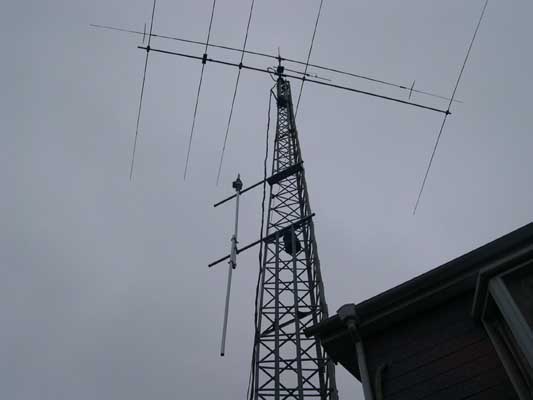

完成した下側アンテナ取付用の足場パイプとローテーター |
|
|
直交自在クランプにより垂直は完璧 |
|
|

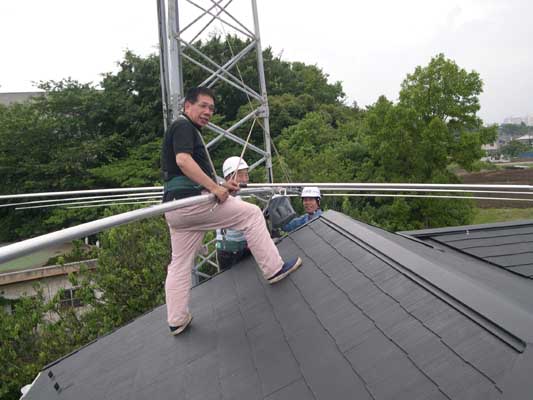

下側アンテナの取付作業の様子 |
|
|

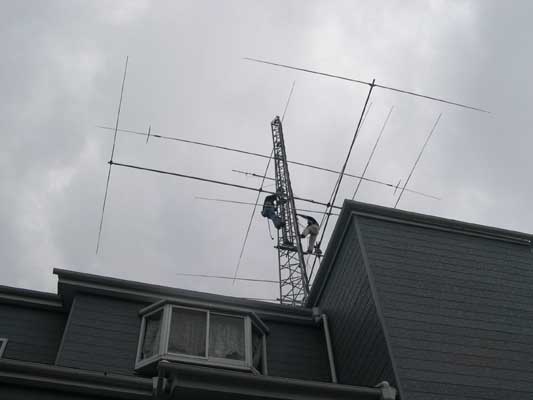

アンテナ取付中
|
|
|

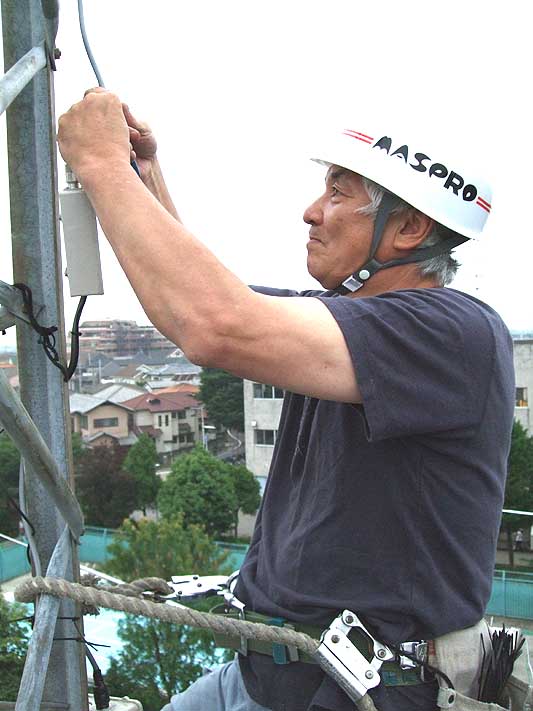

仕上げ中。by JA2QXY |
|
|

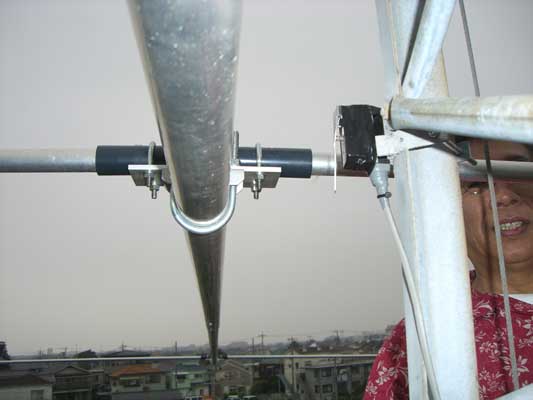

Stackの下側アンテナはタワー途中での取付のため、約120度の回転角となる。
CW方向、およびCCW方向それぞれにリミットスイッチを設け、
安心・安全運用を実現している。 |
|
|
|

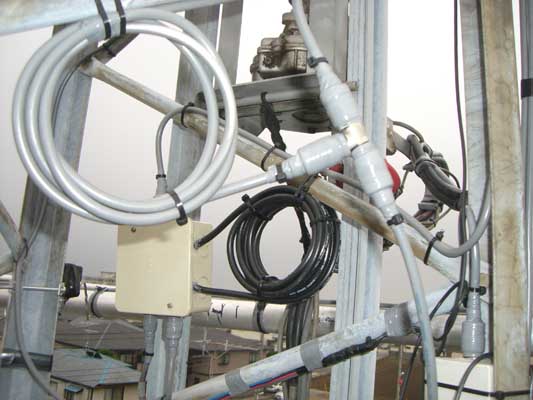

マッチング切替BOXの全容
この切替BOXからスタックのAアンテナ(上側)、Bアンテナ(下側)へ
T型コネクターを通してつながる。 |
|
マッチングユニットとT型同軸コネクター |
|
|

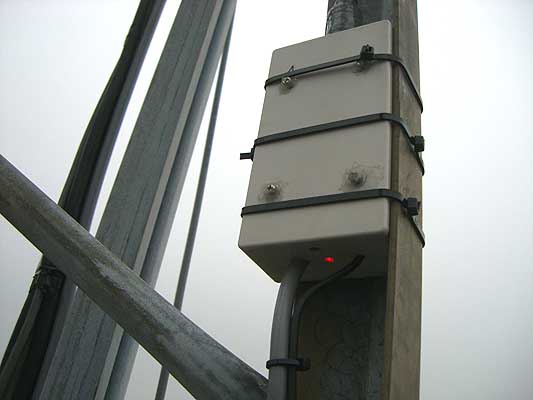

Stackの上側アンテナ、および下側アンテナの切替器の様子。合計二個必要。
リレーがONの時に写真のようにLEDを点けているため、
タワー下からもそれぞれの動作が目視出来るようにした。 |
|
|
ほぼStackも完成に近づき、下から最後の作業を見守る
左からJH1WNL, JG1XLV, JA1TGC |
|
|
最後の最後までタワーに一人で、防水処理、ケーブル処理をしてくれていた
JA2QXY |
|
|
完成した18MHz5エレ八木 スタック。
スタック化の検討から、設計、準備、アンテナ設置作業と長きに渡る時間と労力の結果の
アンテナ。現在、スタック/シングルの評価中
|
|
|
