DDS Unit for Collins S Line |
|
![]() DDSダイレクトシンセサイザー・キット 出力 1Hz−50Mhz |
|
![]() サブケースの加工の様子。 レイアウトを決めてから、例によって透明シートに印刷したレイアウトを アルミケースに貼り付け、この透明シートどおりに加工します。 このサブケースのパネル面に19インチラック用の 2mm厚アルミパネルが付きます。 |
|
![]() パネル加工と印刷ラベルの貼り付けが終わった状態。 パネル色はSライン・キャビネットと同色にしています。 |
|

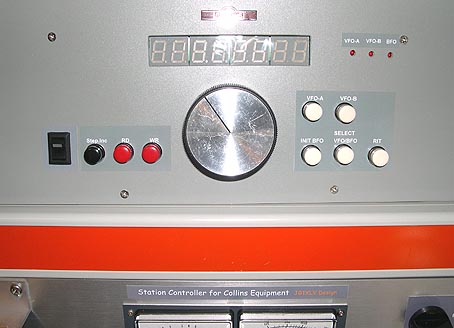

![]() 19インチラック仕様にした全体の様子 |
|

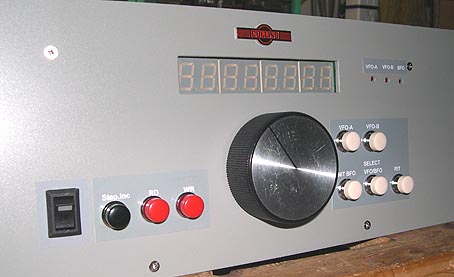

![]() パネル面のクローズアップ シンプルなパネルデザインとなっています。 |
|

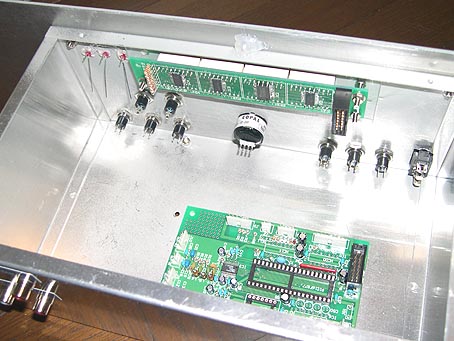

![]() 内部の様子。基板を取り付けた状態。 各ユニット間の配線はこれから行います。 |
DDSキット・ユニットの完成 2004.07.03 |
|
![]() 内部配線完了。 |
|
![]() DDSは2周波数出力が可能で、 写真は7096.000の周波数を表示中。 |
|

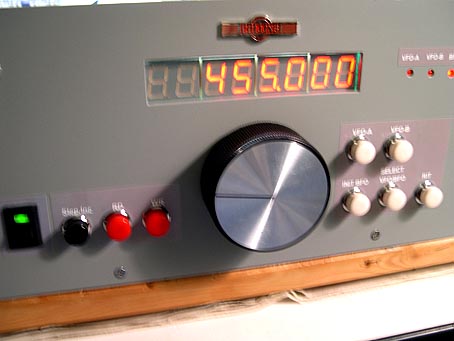

![]() キャリア周波数もDDSで制御可能。 SSBフィルターを替えた時のキャリア周波数の 調整が可能。 |
|
![]() |
